BIM-IKT-AP6X-H1141 W/KLI3
Magnetic Field Sensor, Pneumatic Cylinders, Rectangular, 10V to 30V, 4 Pin

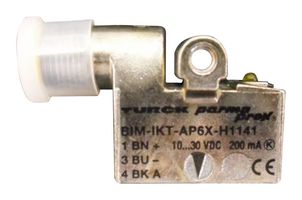

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaTURCK
Valmistajan osanumeroBIM-IKT-AP6X-H1141 W/KLI3
Tilauskoodi4284563
Tekninen tuotetietolomake
4 Varastossa
Tarvitsetko enemmän?
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 162,320 € |
| 5+ | 159,070 € |
| 10+ | 155,830 € |
| 25+ | 152,580 € |
| 50+ | 149,330 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
162,32 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaTURCK
Valmistajan osanumeroBIM-IKT-AP6X-H1141 W/KLI3
Tilauskoodi4284563
Tekninen tuotetietolomake
Supply Voltage DC Min10V
Supply Voltage Min10VDC
Supply Voltage Max30VDC
Supply Voltage DC Max30V
Sensor HousingRectangular
No. of Pins4 Pin
Output Current-
Sensor Output TypePNP
IP RatingIP67
Product Range-
SVHCNo SVHC (20-Jun-2016)
Tuotteen yleiskatsaus
BIM-IKT-AP6X-H1141 W/KLI3 is a magnetic field sensor. It is activated by magnetic fields and is especially suited for piston position detection in pneumatic cylinders. Based on the fact that magnetic fields can permeate non-magnetizable metals, it is possible to detect a permanent magnet attached to the piston through the aluminium wall of the cylinder.
- ≤ 10m/s pass speed, ≤ ±0.1mm repeatability
- ≤ 0.1mm temperature drift, ≤ 1mm hysteresis
- 10VDC to 30VDC operating voltage, ≤ 200mA DC rated operational current
- 15mA no-load current, ≤ 0.1mA residual current
- ≤ 0.5kV isolation test voltage, 3-wire, NO contact, PNP output function
- 1KHz switching frequency, rectangular, IKT design
- Dimension is 30 x 14.6 x 28mm (lxdxh), metal, GD-Zn housing material
- Connector, M12 × 1 (electrical connection), IP67 protection class
- 55Hz (1mm) vibration resistance, 30g (11ms) shock resistance
- Operating temperature range from -25°C +70°C
Tekniset tiedot
Supply Voltage DC Min
10V
Supply Voltage Max
30VDC
Sensor Housing
Rectangular
Output Current
-
IP Rating
IP67
SVHC
No SVHC (20-Jun-2016)
Supply Voltage Min
10VDC
Supply Voltage DC Max
30V
No. of Pins
4 Pin
Sensor Output Type
PNP
Product Range
-
Tekniset asiakirjat (1)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Switzerland
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Switzerland
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85439000
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Tarkistettava
Ftalaatteja koskevan RoHS-direktiivin mukainen:Tarkistettava
SVHC:No SVHC (20-Jun-2016)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.067132
