TSM 0515D
Isolated Surface Mount DC/DC Converter, ITE, 1:1, 1 W, 2 Output, 15 V

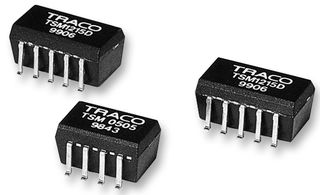

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaTRACO POWER
Valmistajan osanumeroTSM 0515D
Tilauskoodi1205075
TuotevalikoimaTSM Series
Tekninen tuotetietolomake
30 Varastossa
10 Voit varata tuotteen varastosta nyt
MAKSUTON vakiotoimitus tilauksille
joiden arvo on vähintään 0,00 €
PIKATOIMITUS saatavilla
Tilaa ennen klo 17:00 arkipäivisin
Tarkka toimitusaika lasketaan kassalla
| Määrä | |
|---|---|
| 1+ | 10,540 € |
| 5+ | 10,240 € |
| 10+ | 9,940 € |
| 50+ | 9,470 € |
| 100+ | 8,560 € |
| 250+ | 8,250 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
10,54 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaTRACO POWER
Valmistajan osanumeroTSM 0515D
Tilauskoodi1205075
TuotevalikoimaTSM Series
Tekninen tuotetietolomake
Power Supply ApplicationsITE
DC / DC Converter Type-
Input Ratio1:1
Output Power Max1W
No. of Outputs2 Output
Output Voltage - Output 115V
Output Current - Output 130mA
Output Voltage - Output 2-15V
Output Current - Output 230mA
Output RegulationUnregulated
Isolation Voltage1kV
Input Voltage DC Nom5V
DC / DC Converter Output TypeFixed
Width8mm
DC / DC Converter MountingSurface Mount Device
Height6.8mm
Depth12.7mm
Input Voltage DC Min4.5V
Input Voltage DC Max5.5V
Product RangeTSM Series
Tuotteen yleiskatsaus
The TSM 0515D is a 2-output 1W board-mount isolated DC/DC Converter with 1W output power implemented with a pin accuracy suitable for automated SMD production. It offers 5VDC±10% input voltage and ±15VDC output voltage. The device can be soldered without any problems in a high temperature lead free solder process. With its small footprint this converter is the economical solution for many applications.
- High accuracy of pin co-planarity
- 1000VDC I/O isolation
- 79% Typical efficiency
Sovellukset
Power Management, Industrial
Tekniset tiedot
Power Supply Applications
ITE
Input Ratio
1:1
No. of Outputs
2 Output
Output Current - Output 1
30mA
Output Current - Output 2
30mA
Isolation Voltage
1kV
DC / DC Converter Output Type
Fixed
DC / DC Converter Mounting
Surface Mount Device
Depth
12.7mm
Input Voltage DC Max
5.5V
DC / DC Converter Type
-
Output Power Max
1W
Output Voltage - Output 1
15V
Output Voltage - Output 2
-15V
Output Regulation
Unregulated
Input Voltage DC Nom
5V
Width
8mm
Height
6.8mm
Input Voltage DC Min
4.5V
Product Range
TSM Series
Tekniset asiakirjat (3)
Vaihtoehdot osanumerolle TSM 0515D
2 tuotetta löydetty
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Taiwan
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Taiwan
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.0015
