SKM100GB125DN
IGBT Module, Half Bridge, 100 A, 3.3 V, 150 °C, Module

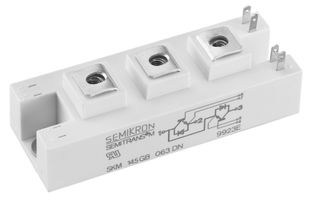

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
2 Varastossa
Tarvitsetko enemmän?
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 189,760 € |
| 5+ | 178,860 € |
| 10+ | 167,260 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
189,76 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaSEMIKRON
Valmistajan osanumeroSKM100GB125DN
Tilauskoodi2423681
Tekninen tuotetietolomake
IGBT ConfigurationHalf Bridge
Transistor PolarityDual N Channel
DC Collector Current100A
Continuous Collector Current100A
Collector Emitter Saturation Voltage3.3V
Collector Emitter Saturation Voltage Vce(on)3.3V
Power Dissipation Pd-
Power Dissipation-
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationStud
No. of Pins7Pins
Collector Emitter Voltage Max1.2kV
IGBT TechnologyNPT IGBT [Ultrafast]
Transistor MountingPanel
Product Range-
Tuotteen yleiskatsaus
The SKM100GB125DN is a 1200V N-channel Ultra Fast IGBT Module with fast and soft inverse CAL diodes. This transistor is ideal for resonant inverters up to 100kHz and Electronic welders as well inductive heating.
- Low inductance
- Short tail current with low temperature dependence
- High short circuit capability
- Isolated copper baseplate using DCB (Direct Copper Bonding) technology
- Large clearance (10mm) and creepage distances (20mm)
Sovellukset
Power Management, Industrial
Varoitukset
ESD sensitive device, take proper precaution while handling the device however ESD packaging is not necessary. Due to technical requirements, component may contain dangerous substances.
Tekniset tiedot
IGBT Configuration
Half Bridge
DC Collector Current
100A
Collector Emitter Saturation Voltage
3.3V
Power Dissipation Pd
-
Operating Temperature Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Stud
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
Transistor Polarity
Dual N Channel
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
3.3V
Power Dissipation
-
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
No. of Pins
7Pins
IGBT Technology
NPT IGBT [Ultrafast]
Product Range
-
Tekniset asiakirjat (1)
Liitännäistuotteet
4 tuotetta löydetty
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Italy
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Italy
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.18
Tuotteen jäljitettävyys
