TCSD-08-01-N
IDC Connector, IDC Receptacle, Female, 2 mm, 2 Row, 16 Contacts, Cable Mount

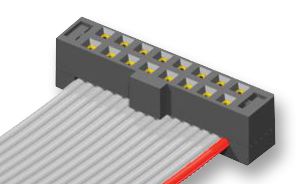

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaSAMTEC
Valmistajan osanumeroTCSD-08-01-N
Tilauskoodi1753858
TuotevalikoimaTCSD Series
Tekninen tuotetietolomake
169 Varastossa
Tarvitsetko enemmän?
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 7,440 € |
| 10+ | 4,890 € |
| 100+ | 3,540 € |
| 250+ | 3,400 € |
| 500+ | 3,250 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
7,44 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaSAMTEC
Valmistajan osanumeroTCSD-08-01-N
Tilauskoodi1753858
TuotevalikoimaTCSD Series
Tekninen tuotetietolomake
IDC Connector TypeIDC Receptacle
Contact GenderFemale
Pitch Spacing2mm
No. of Rows2 Row
No. of Contacts16Contacts
Connector MountingCable Mount
Contact MaterialBeryllium Copper
Contact PlatingTin Plated Contacts
Product RangeTCSD Series
SVHCNo SVHC (21-Jan-2025)
Tuotteen yleiskatsaus
The TCSD-08-01-N from Samtec is a 2.00mm (0.0787") pitch TCSD series Tiger Eye IDC ribbon socket assembly with 16 contacts. This socket strip mates with Samtec TMM, TMMH, STMM, MMT, TW, MTMM, EHT, ETMM (-SR), ZSTMM series connectors. It complies with UL E111594 standard. Accepts lead size from 0.48mm (0.019inch) to 0.53mm (0.021inch) and insertion depth ranges from 2.8mm (0.113inch) to 3.17mm (0.125inch).
- High reliability Tiger Eye contacts
- Notch polarisation
- Current rating is 2.8A per pin (1 pin powered per row) (TCSD/STMM)
- 28AWG, 7/36 stranded, tinned, copper wire with gray PVC insulator
- Black glass filled polyester insulator
- Operating temperature range from -40?C to +105?C
- Contact resistance is 15mohm
- Beryllium copper (BeCu) contacts with 30?" (0.76?m) gold plating on contact area
Sovellukset
Industrial
Tekniset tiedot
IDC Connector Type
IDC Receptacle
Pitch Spacing
2mm
No. of Contacts
16Contacts
Contact Material
Beryllium Copper
Product Range
TCSD Series
Contact Gender
Female
No. of Rows
2 Row
Connector Mounting
Cable Mount
Contact Plating
Tin Plated Contacts
SVHC
No SVHC (21-Jan-2025)
Tekniset asiakirjat (4)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:United States
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:United States
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85366990
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (21-Jan-2025)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.001229
