MRF1K50HR5
RF FET Transistor, 135 VDC, 1.667 kW, 1.8 MHz, 500 MHz, NI-1230

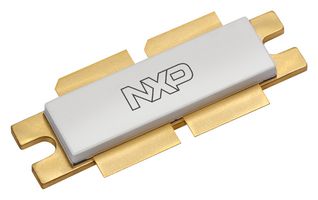

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
91 Varastossa
Tarvitsetko enemmän?
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 233,970 € |
| 5+ | 229,290 € |
Hinta tuotteelle:Each (Supplied on Cut Tape)
Vähintään: 1
Useita: 1
233,97 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaNXP
Valmistajan osanumeroMRF1K50HR5
Tilauskoodi2776261
Tekninen tuotetietolomake
Drain Source Voltage Vds135VDC
Continuous Drain Current Id-
Power Dissipation1.667kW
Operating Frequency Min1.8MHz
Operating Frequency Max500MHz
Transistor Case StyleNI-1230
No. of Pins4Pins
Operating Temperature Max225°C
Channel TypeN Channel
Transistor MountingFlange
Product Range-
MSL-
SVHCNo SVHC (27-Jun-2024)
Tuotteen yleiskatsaus
MRF1K50HR5 is a RF power LDMOS transistor in a 4 pin NI-1230 package. This high ruggedness device is designed for use in high VSWR industrial, scientific and medical applications, as well as radio and VHF TV broadcast, sub--GHz aerospace and mobile radio applications. Its unmatched input and output design allows for wide frequency range use from 1.8 to 500MHz.
- High drain--source avalanche energy absorption capability
- Unmatched input and output allowing wide frequency range utilization
- Device can be used single ended or in a push pull configuration
- Characterized from 30 to 50V for ease of use
- Suitable for linear application
- Integrated ESD protection with greater negative gate-source voltage for improved class C operation
- Recommended driver: MRFE6VS25N (25W)
Tekniset tiedot
Drain Source Voltage Vds
135VDC
Power Dissipation
1.667kW
Operating Frequency Max
500MHz
No. of Pins
4Pins
Channel Type
N Channel
Product Range
-
SVHC
No SVHC (27-Jun-2024)
Continuous Drain Current Id
-
Operating Frequency Min
1.8MHz
Transistor Case Style
NI-1230
Operating Temperature Max
225°C
Transistor Mounting
Flange
MSL
-
Tekniset asiakirjat (2)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Malaysia
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Malaysia
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (27-Jun-2024)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.011793
