MC22005A6W-BNMLW-V2
Alphanumeric LCD, 20 x 2, White on Blue, 5V, Parallel, English, Japanese, Transmissive

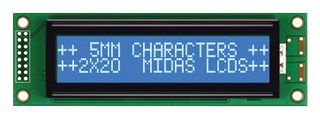

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaMIDAS DISPLAYS
Valmistajan osanumeroMC22005A6W-BNMLW-V2
Tilauskoodi2675624
Tekninen tuotetietolomake
48 Varastossa
20 Voit varata tuotteen varastosta nyt
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 15,950 € |
| 5+ | 14,620 € |
| 10+ | 14,030 € |
| 50+ | 12,530 € |
| 100+ | 11,690 € |
| 250+ | 11,460 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
15,95 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaMIDAS DISPLAYS
Valmistajan osanumeroMC22005A6W-BNMLW-V2
Tilauskoodi2675624
Tekninen tuotetietolomake
Character Count x Line20 x 2
Display AppearanceWhite on Blue
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeTransmissive
Character Size5.55mm
LCD Display TypeBSTN
Module Size116mm x 37mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite
Product Range-
SVHCNo SVHC (27-Jun-2024)
Tuotteen yleiskatsaus
The MC22005A6W-BNMLW-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 116mm x 37mm x 13.5mm (W x H x D), character size is 5.55mm x 3.2mm (W x H), character pitch is 0.5mm x 0.8mm (W x H).
- Input voltage range from 4.7V to 5.5V
- Supply current is 1.5mA at Vdd = 5V
- 20 character number per line & 2 character line
- Character height is 5mm
- Blue transmissive STN
- LED white backlight
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
Sovellukset
Imaging, Video & Vision
Tekniset tiedot
Character Count x Line
20 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.55mm
Module Size
116mm x 37mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
No SVHC (27-Jun-2024)
Display Appearance
White on Blue
Interface Type
Parallel
Display Mode
Transmissive
LCD Display Type
BSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
-
Tekniset asiakirjat (2)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:China
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:China
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (27-Jun-2024)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.00567
