TDB6HK180N16RRBOSA1
IGBT Module, 140 A, 1.75 V, 515 W, 150 °C, Module

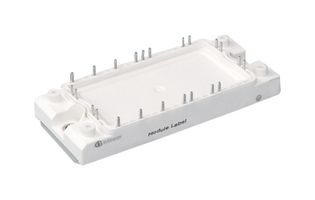

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaINFINEON
Valmistajan osanumeroTDB6HK180N16RRBOSA1
Tilauskoodi2839522
TuotevalikoimaEconoPACK 2
Vaihtoehtoinen nimiTDB6HK180N16RR, SP001083750
Tekninen tuotetietolomake
Ei valmisteta enää
Tuotetiedot
ValmistajaINFINEON
Valmistajan osanumeroTDB6HK180N16RRBOSA1
Tilauskoodi2839522
TuotevalikoimaEconoPACK 2
Vaihtoehtoinen nimiTDB6HK180N16RR, SP001083750
Tekninen tuotetietolomake
IGBT Configuration-
Transistor PolarityN Channel
DC Collector Current140A
Continuous Collector Current140A
Collector Emitter Saturation Voltage1.75V
Collector Emitter Saturation Voltage Vce(on)1.75V
Power Dissipation Pd515W
Power Dissipation515W
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT Technology-
Transistor MountingPanel
Product RangeEconoPACK 2
SVHCNo SVHC (17-Jan-2023)
Tuotteen yleiskatsaus
Varoitukset
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniset tiedot
IGBT Configuration
-
DC Collector Current
140A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
515W
Junction Temperature Tj Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Press Fit
IGBT Technology
-
Product Range
EconoPACK 2
Transistor Polarity
N Channel
Continuous Collector Current
140A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
515W
Operating Temperature Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
Tekniset asiakirjat (1)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Hungary
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Hungary
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85415000
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (17-Jan-2023)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.0001
