FF300R17KE4HOSA1
IGBT Module, Dual, 440 A, 1.95 V, 1.8 kW, 150 °C, Module

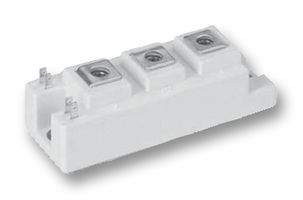

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaINFINEON
Valmistajan osanumeroFF300R17KE4HOSA1
Tilauskoodi2377255
Vaihtoehtoinen nimiFF300R17KE4, SP000713528
Tekninen tuotetietolomake
6 Varastossa
Tarvitsetko enemmän?
Toimitus 1–3 arkipäivässä
Perustoimitus edellyttää, että tilaus on tehty ennen klo 17.00
| Määrä | |
|---|---|
| 1+ | 131,410 € |
| 5+ | 123,390 € |
| 10+ | 115,370 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
131,41 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaINFINEON
Valmistajan osanumeroFF300R17KE4HOSA1
Tilauskoodi2377255
Vaihtoehtoinen nimiFF300R17KE4, SP000713528
Tekninen tuotetietolomake
IGBT ConfigurationDual
Transistor PolarityDual NPN
DC Collector Current440A
Continuous Collector Current440A
Collector Emitter Saturation Voltage1.95V
Collector Emitter Saturation Voltage Vce(on)1.95V
Power Dissipation Pd1.8kW
Power Dissipation1.8kW
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Collector Emitter Voltage V(br)ceo1.7kV
Transistor Case StyleModule
No. of Pins7Pins
IGBT TerminationStud
Collector Emitter Voltage Max1.7kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product Range-
SVHCNo SVHC (21-Jan-2025)
Tuotteen yleiskatsaus
The FF300R17KE4 is a 62mm C-series IGBT Module with Trench/field-stop IGBT4 and emitter controlled diode. It is suitable for high power converters and UPS system.
- Extended operating temperature
- Unbeatable robustness
- VCEsat with positive temperature coefficient
- Isolated base plate
- Standard housing
- High creepage and clearance distances
- PrimeSTACK™ is available for fast development with minimum effort
- Flexibility
- Optimal electrical performance
- High reliability
- 4kVAC Insulation voltage (1 minute)
Sovellukset
Power Management, Motor Drive & Control
Varoitukset
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniset tiedot
IGBT Configuration
Dual
DC Collector Current
440A
Collector Emitter Saturation Voltage
1.95V
Power Dissipation Pd
1.8kW
Operating Temperature Max
150°C
Collector Emitter Voltage V(br)ceo
1.7kV
No. of Pins
7Pins
Collector Emitter Voltage Max
1.7kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Transistor Polarity
Dual NPN
Continuous Collector Current
440A
Collector Emitter Saturation Voltage Vce(on)
1.95V
Power Dissipation
1.8kW
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
IGBT Termination
Stud
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
-
Tekniset asiakirjat (1)
Liitännäistuotteet
2 tuotetta löydetty
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Hungary
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Hungary
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (21-Jan-2025)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.25
