PRFE20W-O72-D15-D

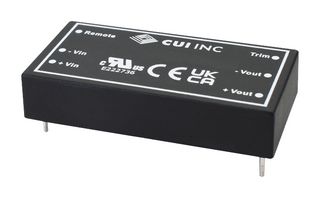

Isolated Through Hole DC/DC Converter, ITE, DIP, 18:1, 20 W, 2 Output, 15 V
Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaCUI
Valmistajan osanumeroPRFE20W-O72-D15-D
Tilauskoodi3977630
TuotevalikoimaPRFE20W-D Series
Tekninen tuotetietolomake
12 Varastossa
Tarvitsetko enemmän?
MAKSUTON vakiotoimitus tilauksille
joiden arvo on vähintään 0,00 €
PIKATOIMITUS saatavilla
Tilaa ennen klo 17:00 arkipäivisin
Tarkka toimitusaika lasketaan kassalla
| Määrä | |
|---|---|
| 1+ | 101,510 € |
| 5+ | 86,700 € |
| 10+ | 84,970 € |
Hinta tuotteelle:Each
Vähintään: 1
Useita: 1
101,51 € (ei sis. ALV)
Lisää osanumero / rivihuomautus
Lisätään tilausvahvistukseen, laskuun ja lähetysluetteloon vain tämän tilauksen osalta.
Tämä numero lisätään tilausvahvistukseen, laskuun, lähetysluetteloon, verkkovahvistussähköpostiin ja tuoteselosteeseen.
Tuotetiedot
ValmistajaCUI
Valmistajan osanumeroPRFE20W-O72-D15-D
Tilauskoodi3977630
TuotevalikoimaPRFE20W-D Series
Tekninen tuotetietolomake
Power Supply ApplicationsITE
DC / DC Converter TypeDIP
Input Ratio18:1
Output Power Max20W
No. of Outputs2 Output
Output Voltage - Output 115V
Output Current - Output 1660mA
Output Voltage - Output 2-15V
Output Current - Output 2-660mA
Output RegulationRegulated
Isolation Voltage3kV
Input Voltage DC Nom72V
DC / DC Converter Output TypeFixed
Width25.4mm
Height10.2mm
Depth50.8mm
Input Voltage DC Min8.5V
Input Voltage DC Max160V
Product RangePRFE20W-D Series
Tuotteen yleiskatsaus
PRFE20W-O72-D15-D is a PRFE20W-D series 20W DC-DC converter designed specifically to meet the needs of railway applications. This model is designed to meet EN 45545, EN 50155, and EN 55035 standards while offering a host of features, including an 18:1 input range, dual-regulated output, and efficiency. It includes over current, over voltage, over temperature, short circuit protection Certified to 62368: UL/EN/IEC.
- Typical input voltage is 72VDC, output voltage is ±15VDC
- Maximum output current is ±0.66A, typical efficiency is 89% (72VDC input voltage)
- Positive logic REM on/off control, dual output, DIP mounting style
- Typical switching frequency is 200KHz (output ripple frequency)
- Maximum isolation voltage is 3000VAC (input to output, for 2 seconds)
- Plastic, DAP, UL 94V-0 case material
- Operating case temperature range from -40 to 105°C
- Dimension is 50.8 x 25.4 x 10.2mm
Tekniset tiedot
Power Supply Applications
ITE
Input Ratio
18:1
No. of Outputs
2 Output
Output Current - Output 1
660mA
Output Current - Output 2
-660mA
Isolation Voltage
3kV
DC / DC Converter Output Type
Fixed
Height
10.2mm
Input Voltage DC Min
8.5V
Product Range
PRFE20W-D Series
DC / DC Converter Type
DIP
Output Power Max
20W
Output Voltage - Output 1
15V
Output Voltage - Output 2
-15V
Output Regulation
Regulated
Input Voltage DC Nom
72V
Width
25.4mm
Depth
50.8mm
Input Voltage DC Max
160V
SVHC
Lead (21-Jan-2025)
Tekniset asiakirjat (1)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:China
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:China
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Y-Ex
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:Lead (21-Jan-2025)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.029
