BSM25GD120DN2BOSA1
IGBT Module, Three Phase Full Bridge, 35 A, 3 V, 200 W, 125 °C, EconoPACK

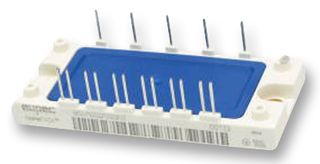

Kuva on vain kuvaavaa tarkoitusta varten. Lue tuotekuvaus tarkempia tietoja varten.
ValmistajaINFINEON
Valmistajan osanumeroBSM25GD120DN2BOSA1
Tilauskoodi1496948
Vaihtoehtoinen nimiBSM25GD120DN2, SP000100370
Tekninen tuotetietolomake
Ei valmisteta enää
Tuotetiedot
ValmistajaINFINEON
Valmistajan osanumeroBSM25GD120DN2BOSA1
Tilauskoodi1496948
Vaihtoehtoinen nimiBSM25GD120DN2, SP000100370
Tekninen tuotetietolomake
Transistor PolarityN Channel
IGBT ConfigurationThree Phase Full Bridge
DC Collector Current35A
Continuous Collector Current35A
Collector Emitter Saturation Voltage Vce(on)3V
Collector Emitter Saturation Voltage3V
Power Dissipation Pd200W
Power Dissipation200W
Collector Emitter Voltage V(br)ceo1.2kV
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Transistor Case StyleEconoPACK
No. of Pins17Pins
IGBT TerminationStud
Collector Emitter Voltage Max1.2kV
IGBT Technology-
Transistor MountingPanel
Product Range-
SVHCNo SVHC (17-Jan-2023)
Tuotteen yleiskatsaus
The BSM25GD120DN2 is an IGBT Power Module with fast free wheel diodes and insulated metal base plate.
- 3-phase Full bridge
- 130ns Rise time
- 100ns Fall time
- ±20V Gate-emitter voltage
Sovellukset
Industrial
Varoitukset
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tekniset tiedot
Transistor Polarity
N Channel
DC Collector Current
35A
Collector Emitter Saturation Voltage Vce(on)
3V
Power Dissipation Pd
200W
Collector Emitter Voltage V(br)ceo
1.2kV
Junction Temperature Tj Max
125°C
No. of Pins
17Pins
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
IGBT Configuration
Three Phase Full Bridge
Continuous Collector Current
35A
Collector Emitter Saturation Voltage
3V
Power Dissipation
200W
Operating Temperature Max
125°C
Transistor Case Style
EconoPACK
IGBT Termination
Stud
IGBT Technology
-
Product Range
-
Tekniset asiakirjat (2)
Lainsäädäntö ja ympäristöasiat
Alkuperämaa:
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Germany
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Maa, jossa viimeinen merkittävä valmistusvaihe on tehtyAlkuperämaa:Germany
Maa, jossa viimeinen merkittävä valmistusvaihe on tehty
Tariffinumero:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-direktiivin mukainen:Kyllä
RoHS
Ftalaatteja koskevan RoHS-direktiivin mukainen:Kyllä
RoHS
SVHC:No SVHC (17-Jan-2023)
Lataa tuotteen vaatimustenmukaisuustodistus
Tuotteen vaatimustenmukaisuustodistus
Paino (kg):.18
Tuotteen jäljitettävyys
